一、磁性液位計的核心組成部分

1. 內置浮子（罐內部分）
   • 結構：浮子為圓柱形或球形，材質通常為耐低溫的工程塑料（如聚四氟乙烯）或金屬（如不銹鋼），內部嵌入強磁性材料（如釹鐵硼磁鐵）。
   • 特性：密度小于液氮（液氮密度約 0.808kg/L），因此能始終漂浮在液氮表面，隨液位升降而上下移動。

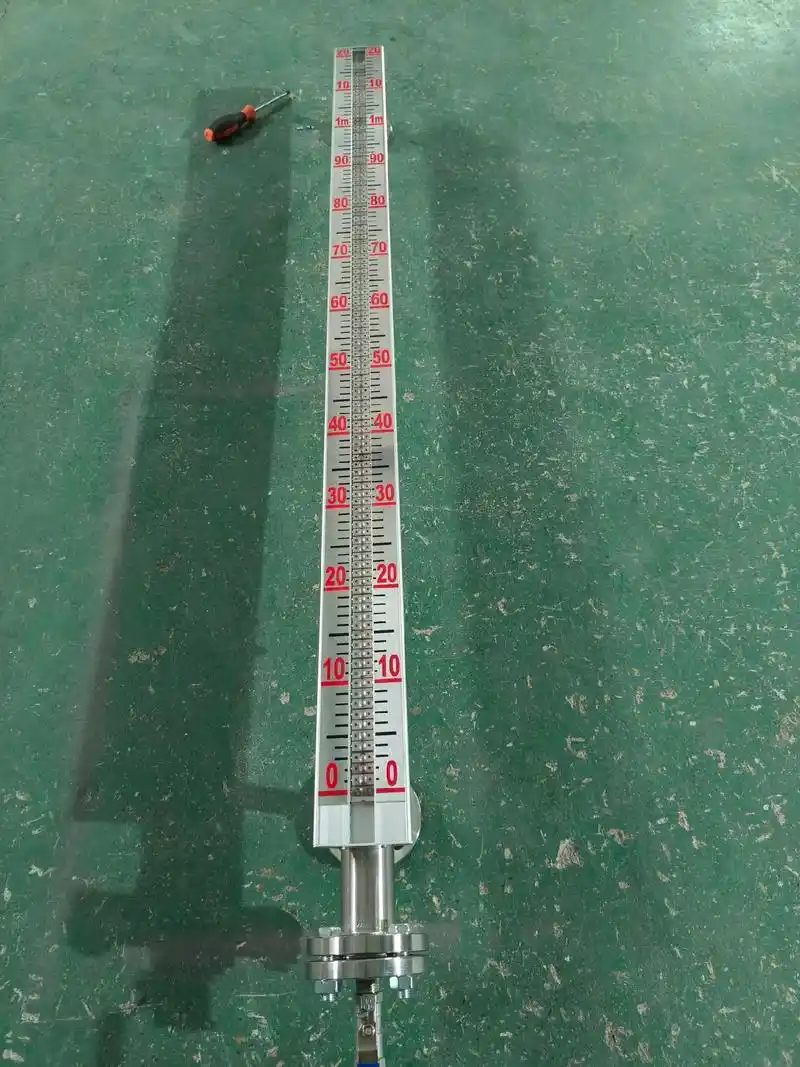

2. 外部指示器（罐外部分）
   • 磁性翻板 / 刻度條：罐體外側垂直安裝一條帶有磁性翻片或磁性浮子標記的透明或半透明刻度條。翻片通常為雙色（如紅白相間），每個翻片內置小磁鐵；或采用可滑動的磁性浮子，表面標有刻度。
   • 密封設計：指示器與罐體之間通過密封隔板分隔，確保罐內真空環境不被破壞，同時防止外部濕氣進入。

二、工作原理：磁耦合驅動顯示

1. 浮子隨液位浮動
   當罐內液氮液位變化時，內置浮子始終漂浮在液面上，液位上升時浮子上移，液位下降時浮子下移。
2. 磁性耦合傳遞位置信號
   • 浮子內部的磁鐵與外部指示器的磁性翻片或浮子通過罐體金屬壁（非磁性材料，如鋁合金）產生磁耦合作用。
   • 當浮子移動時，其磁場會驅動外部指示器中的磁性元件同步移動或翻轉：
     • 磁翻板型：當浮子上升至某一翻片位置時，翻片受磁場吸引翻轉，顯示顏色（如紅色表示液位以下，白色表示液位以上），形成清晰的液位界面。
     • 磁性浮子型：外部浮子通過磁性吸附跟隨罐內浮子位置，其部或標記線直接對應刻度條上的液位高度（如 “10cm”“50% 容量”）。
3. 實時液位顯示
   外部指示器無需電源，僅通過磁耦合即可實時反映罐內液位，用戶可直接從刻度條上讀取液位高度或容量百分比。

三、磁性液位計的技術優勢（針對液氮罐場景）

1. 非接觸式檢測，密封性強
   • 浮子在罐內，指示器在罐外，通過磁耦合傳遞信號，無需在罐體上開孔，避免了傳統液位計可能的泄漏風險，確保罐內高真空環境穩定。
2. 耐低溫、抗腐蝕
   • 材料均經過低溫驗證（如 - 196℃液氮環境），磁性元件選用耐低溫磁鐵，長期使用不失效，適合液氮罐的極端工作環境。
3. 直觀易讀，免維護
   • 無需電子設備或復雜操作，直接通過顏色變化或刻度標記觀察液位，且無需定期校準，降低維護成本。
4. 動態跟蹤液位變化
   • 浮子響應速度快，能實時反映液位微小波動（如因樣本取放導致的液位暫時變化），幫助用戶精準掌握罐內狀態。

四、使用磁性液位計的注意事項

1. 結霜影響觀察時的處理
   • 若指示器表面因低溫結霜，可用干燥軟布輕輕擦拭（避免使用濕布，防止結冰），或等待自然升華后觀察，切勿用力刮擦損壞翻片或刻度。
2. 異常卡頓的排查
   • 若發現外部指示器與實際液位不符（如浮子卡?。?，需檢查：
     • 罐內是否有雜質（如結冰或樣本架部件脫落）卡住浮子；
     • 外部指示器是否受強磁場干擾（遠離電機、變壓器等磁性設備）。
3. 定期校準參考
   • 初次使用或長期使用后，可通過稱重法（見前序回答）校準磁性液位計的準確性：對比液位計顯示值與實際稱重計算的液位，若偏差超過 5%，需聯系廠家檢查浮子或磁性組件是否異常。
