一、材料選擇：低溫柔韌性材料

1. 特殊橡膠 / 塑料材料

• 聚四氟乙烯（PTFE）：
  • 耐低溫性能優異（可至 - 200℃），化學穩定性強，低溫下仍保持柔軟性，常用于低溫管路。
  • 缺點：機械強度較低，需搭配增強結構。
• 硅橡膠（VMQ）：
  • 耐低溫可達 - 60℃~-100℃，彈性好，但長期在液氮溫度下可能硬化，需配合其他工藝。
• 氟橡膠（FKM）：
  • 耐低溫約 - 20℃~-40℃，需通過配方改良（如添加特殊助劑）提升低溫柔韌性，可用于部分液氮場景。
• 熱塑性彈性體（TPE）：
  • 部分改性 TPE（如 SEBS 基）可在 - 50℃以下保持彈性，需根據液氮溫度定制配方。

2. 金屬材料（柔性合金）

• 鎳鈦合金（記憶合金）：
  • 具有超彈性和記憶效應，低溫下仍保持柔韌性，常用于需要耐低溫和抗變形的管路。
• 銅合金（如磷青銅）：
  • 純銅在低溫下脆性增加，但部分銅合金（如含少量鎳、錫）可改善低溫韌性，需配合波紋結構設計。

二、結構設計：增強柔韌性

1. 波紋 / 螺旋結構

• 在管路中加入波紋狀或螺旋形設計，通過結構變形吸收低溫收縮應力，避免硬脆斷裂。
• 示例：金屬波紋管（不銹鋼或銅合金），外層包裹保溫材料，常用于液氮輸送管道。

2. 多層復合結構

• 內層耐低溫材料 + 外層保溫緩沖層：
  • 內層用 PTFE 或鎳鈦合金，外層用聚氨酯泡沫或玻璃纖維保溫，減少低溫對管路本體的影響。

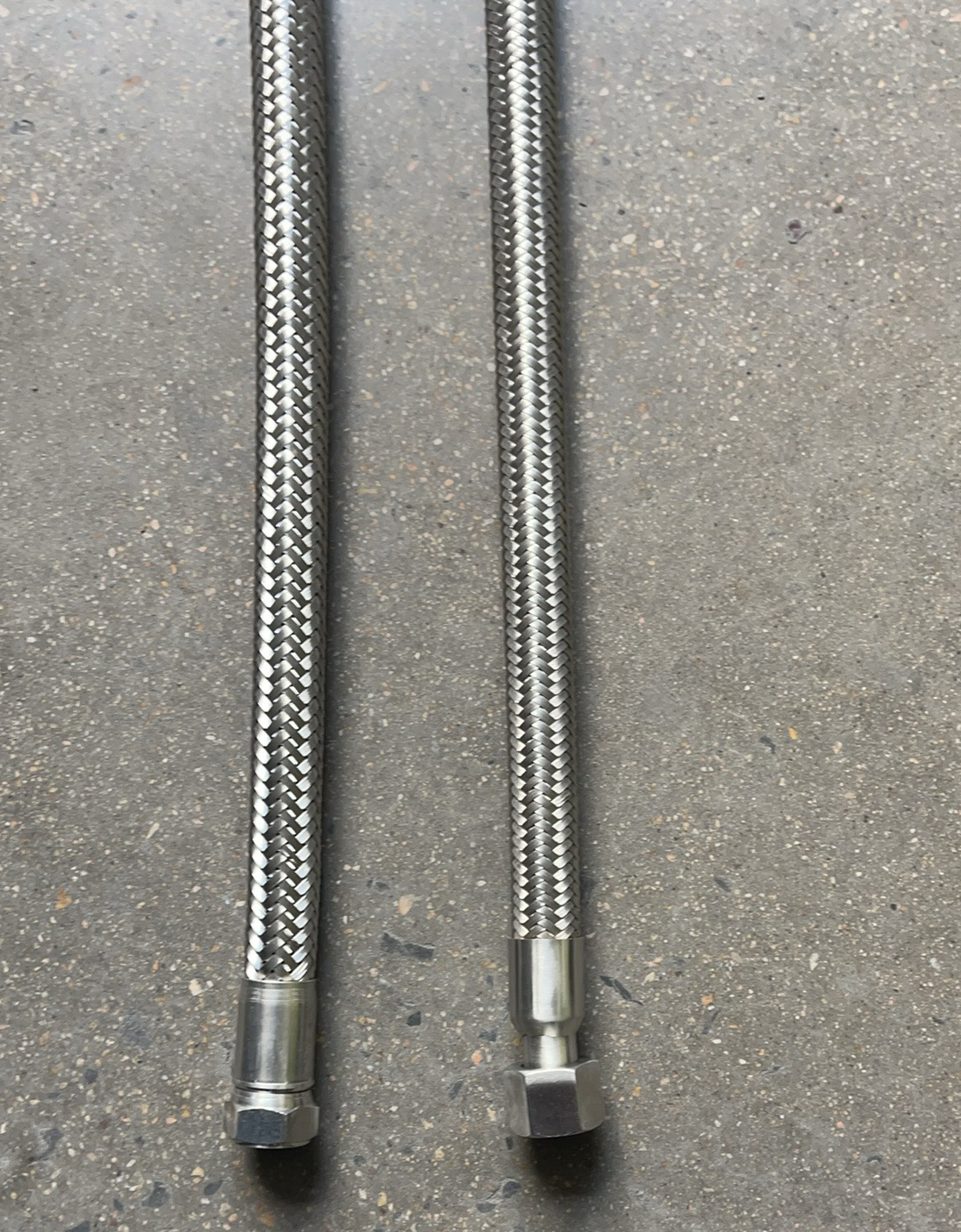

• 柔性編織網套：
  • 在管路外包裹不銹鋼編織網，增強抗拉伸性，同時允許一定程度的彎曲變形。

3. 可伸縮接頭

• 在管路中設置柔性接頭（如金屬軟管接頭），允許管路在低溫下自由伸縮，避免硬性應力集中。

三、工藝處理：改善材料低溫性能

1. 低溫預處理（時效處理）

• 對材料進行 “深冷處理”：將管路在液氮中多次浸泡，促使材料內部晶體結構優化，減少低溫下的脆性轉變。
• 適用材料：部分橡膠、金屬合金（如鋁合金）。

2. 表面涂層改性

• 在管路內壁或外壁涂覆低溫彈性涂層（如硅橡膠涂層、聚酰亞胺涂層），提升表面柔韌性和抗凍性。

3. 添加增塑劑 / 助劑

• 對橡膠材料添加低溫增塑劑（如鄰苯二甲酸酯類衍生物），降低分子鏈玻璃化轉變溫度，延緩低溫硬化。
• 注意：需確保助劑與液氮不發生化學反應，且長期低溫下不析出。

四、保溫與防冷凝設計

1. 高效保溫層

• 使用真空絕熱（如 VIP 板）或多層絕熱材料（如鋁箔 + 玻璃纖維），減少管路與液氮的熱交換，避免管路本體溫度過低。
• 示例：LNG（液化天然氣）輸送管道常用的真空夾套結構，可類比應用于液氮管路。

2. 加熱補償

• 在管路外層設置電加熱絲或伴熱系統，維持管路溫度在材料脆化溫度以上（需控制能耗和安全性）。

五、工業應用案例

• 航空航天領域：火箭燃料（液氧 / 液氮）輸送管路常用鎳鈦合金波紋管 + 真空絕熱層，確保低溫下的柔韌性和密封性。
• 醫療低溫設備：液氮冷凍治療設備的管路多采用 PTFE 軟管或改性硅橡膠管，配合保溫套管，便于靈活操作。

總結：關鍵技術點
